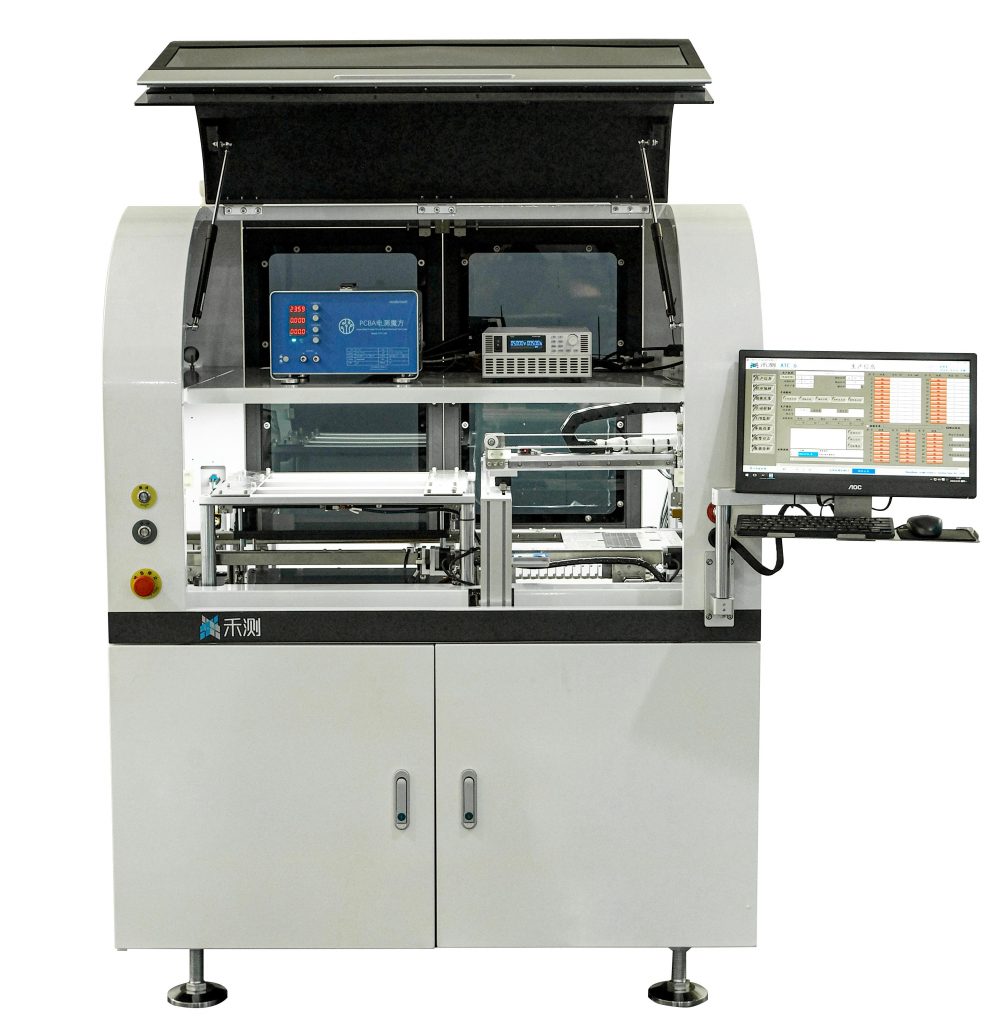

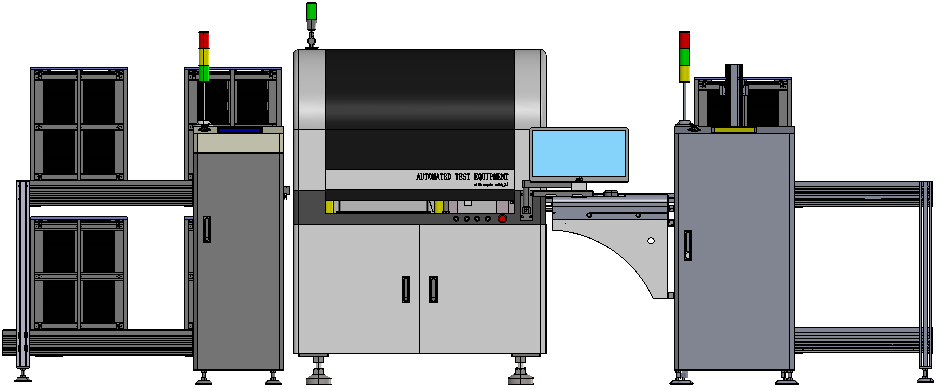

通用型全自动FCT电测机
- 设备名称：通用型全自动FCT电测机
- 设备型号：ATE_6
- 适用产品：智能家具、物联网、工控、车载等电子产品PCBA功能电测
- 设备功能：PCBA、FPCA在线FCT电测；NG品标识，ok&ng区分分流；电测数据管理与分析及品控预警
PCBA功能测试的痛点
不良品流出管控难
- 漏测、误测
- Ng品漏标识
- Ok&ng漏区分
二次不良伤害
- 静电防护不当ESD器件软损伤
- 动作不当产品受应力，损伤寿命
- 操作不当导致测试良品变不良流出
功能测试点难追溯
- 过站数据靠作业员手工记录，记录数据不便整理分析与追溯
- Ok&ng品的测试数据没有实时与实测PCBA锁定不方便追溯
- 测试数据不能实时提供品控预警
测试效率低
- 测试流程多，人工操作效率低
- 作业人员工要求较高，需要专业培训和稳定在岗
设备功能
在线烧录
霍尔器件电测
数字IO&DO控制
外挂专业仪器
LED电测及基础分板
多通道电流采集&结果输出
电测工具显示画面抓屏信息判定&界面操作
多通道电压采集&结果输出
主要技术参数规格
| 设备型号 | ATE_6 |
| PCBA尺寸 | MAX：L350mm×W300mm |
| 测试架尺寸 | MAX：L450mm×W300mm |
| 重复定位精度 | ±0.1mm |
| 测试方式 | In Line（轨道式在线） |
| 不良标记 | 不良印章标记 |
| 二维码功能 | 标配读二维码功能、MES对接功能 |
| 防呆保护 | 进板方向（选备项） |
| 进板方向 | 左进左出、右进右出 |
| PCBA重量 | ≤1.5kg |
| 电 源 | 220V/16A，50HZ |
| 气 压 | 0．55mPa |
| 功 率 | 1KW |
| 机器尺寸 | L1250mm×W1000mm×H1550mm |
特点&优势
通用平台
- 自动化平台通用化
- 电测上位机通用化
- 电测仪器通用化
配置灵活
- 灵活选配增减电测板卡及通道数
- 灵活配置丰富的电测接口灵活配置外挂
- 扩展电测仪器
自动化
- 自动学习示教，编程自动化
- 测试流程自编辑，流程自动化
- 测试结果自动输出，结果自动化
- 智能监控测试，品控预警自动化
高效品质保障
- NG制成品，自动区分标记
- NG制成品与ok制成品自动分流收储
- 自动采集电测数据，生成品质情报协助实时品控
数据化
- 站点二维码读码，过站数据化
- 测试结果自动绑定，上传MES系统，追溯数据化
- 电测数据自动同步云平台，终端随时随地调用查阅，管理数据化
