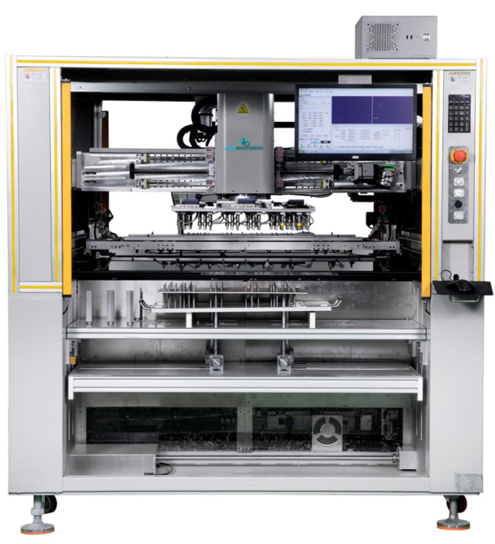

新能源CCS&FDC FPC拆&植板机
- 设备名称：新能源FPC全自动拆&植板机
- 设备型号：E6S
- 适用产品：FPC
- 设备功能：将工序生产完成的FPC从载具上拆分下来回收入吸塑盒；再植入待生产的 FPC 到载具，压覆上磁性钢片，固定 FPC 在载具上，以满足载具定位生产工艺需求
主要技术参数规格
| 设备型号 | E6S |
| FPC尺寸 | MAX：L1500mm×W500mm |
| 载具尺寸 | MAX：L1500mm×W500mm |
| 吸塑尺寸 | MAX：L1500mm×W500mm |
| 适用FPC板型 | 新能源单支FPC、拼板整张FPC |
| 上料方式 | 供料器装板上料、吸塑装板上料 |
| 定位方式 | CCD定位FPC PIN孔 |
| FPC涨缩处理 | FPC自动补偿套PIN校正 |
| 重复定位精度 | ±0.1mm |
| 二微码读码功能 | CCD读码 |
| 最大吸塑高度 | 吸塑仓500mm |
| 板 厚 | 0.1~4mm |
| 植&拆板循环时间 | ≤30sec./pnl |
| 进板方向 | 左→右，右→左 |
| 载具回流接驳方式 | 前后载具回流升降机 |
| 载具回流方式 | 皮带线回流 |
| 载具冷却方式 | 载具冷却方式 |
| 载具缓存方式 | 回流线分段缓存 |
| 植&拆板单机器尺寸 | L2000mm×W1990mm×H1850mm |
| 载具回流升降机尺寸 | L1650mm×W1000mm×H2350mm |

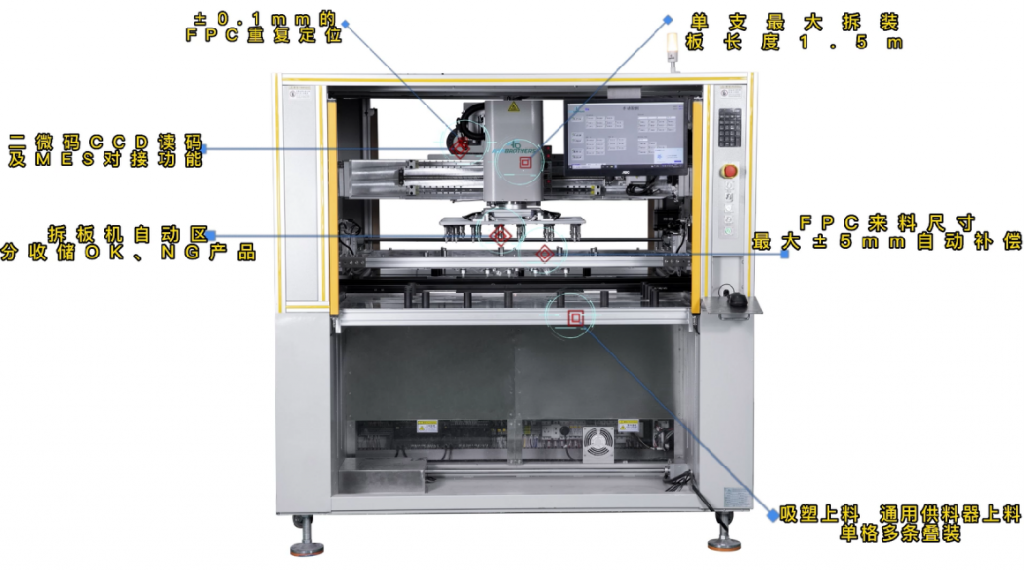

特点&优势
- 拆植板自动区分收储NG、OK品
- 单支最大拆装板长度1.5m，FPC涨缩自动补偿≤±2mm
- 多种上料方式：支持吸塑上料，支持通用供料器上料；支持单格多条叠装
- 载具自动回流：配备在线载具风冷系统；前端载具导向归正系统；分段式同步输送带
